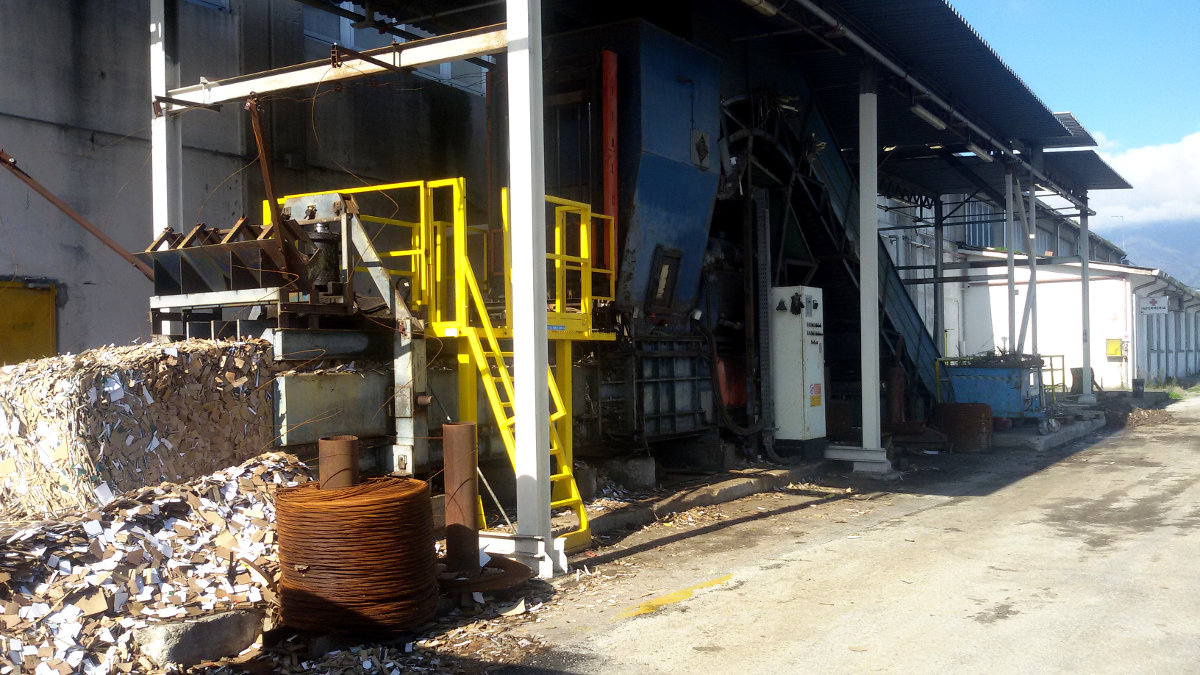

La pressa

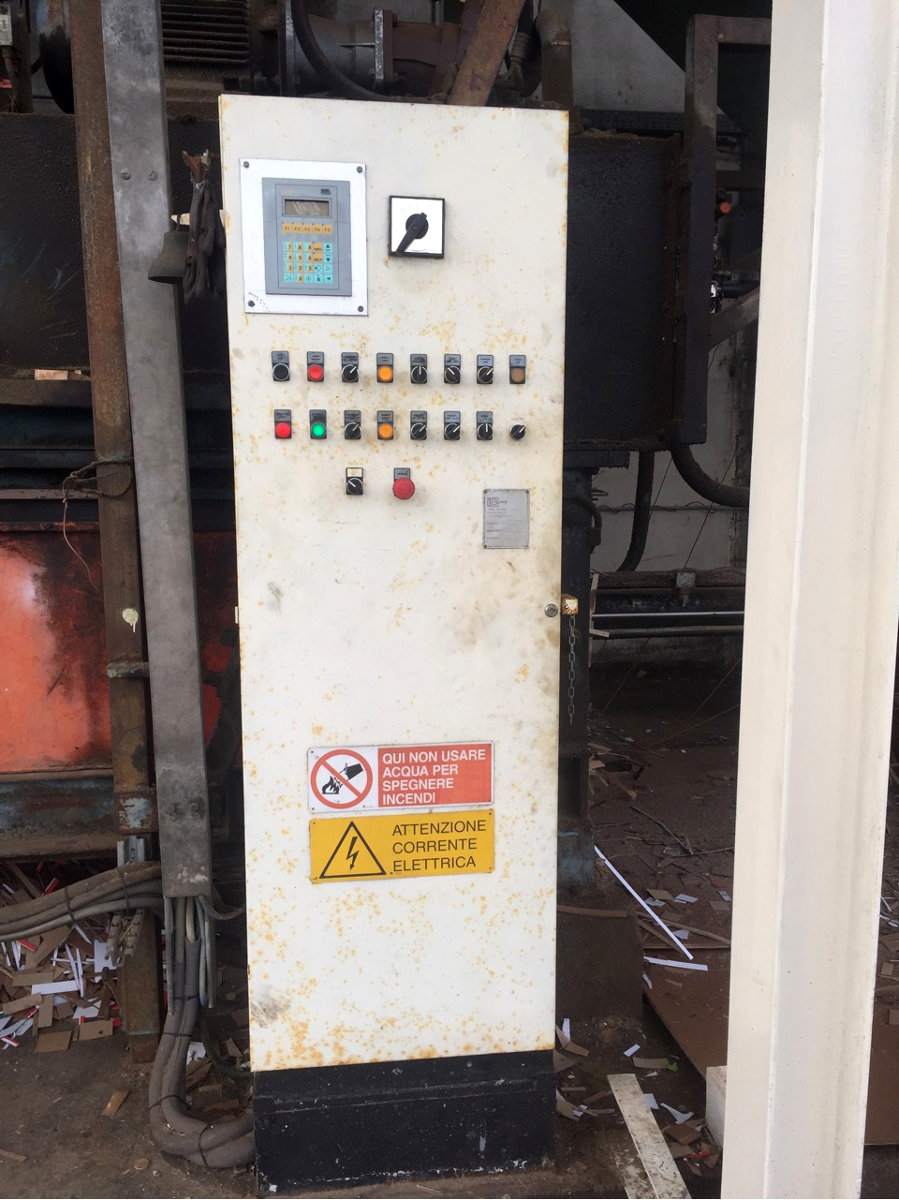

Quadro elettrico prima del retrofit

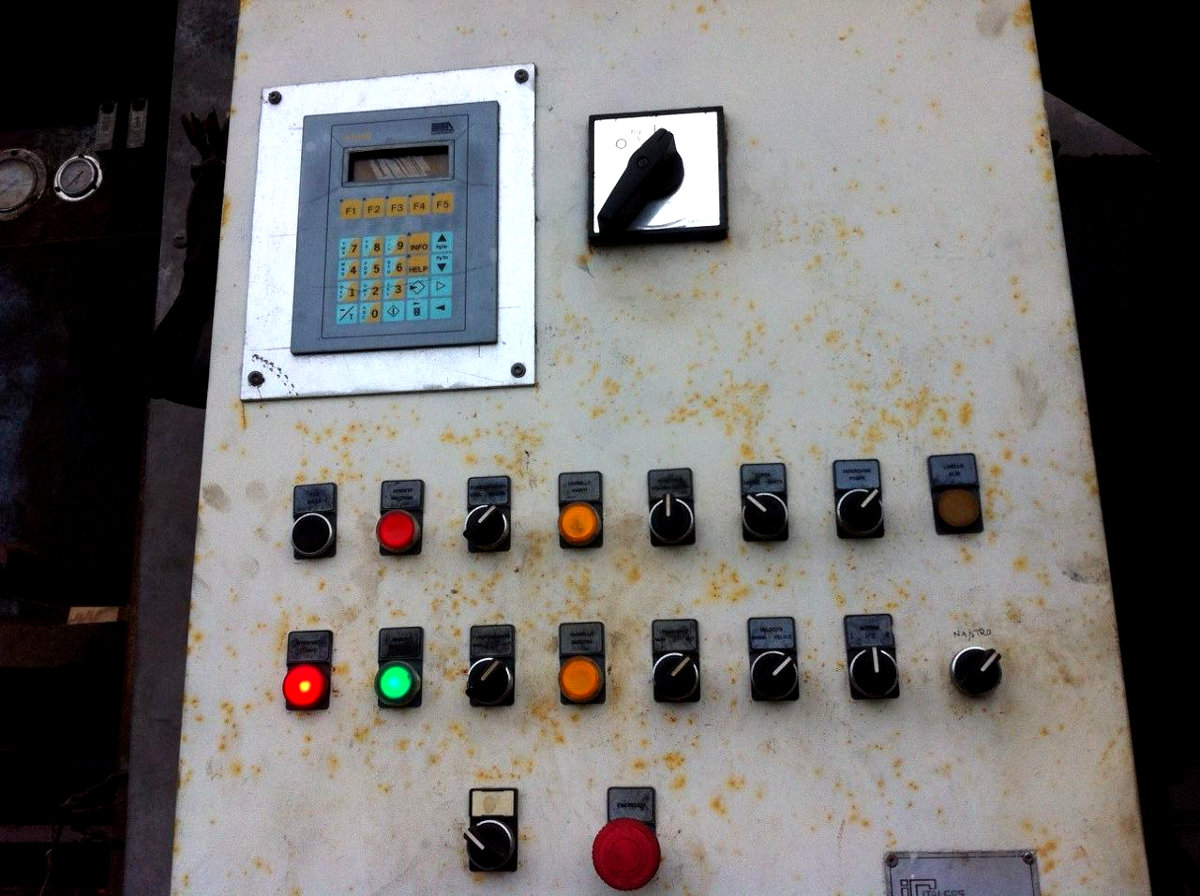

Particolare pannello prima del retrofit

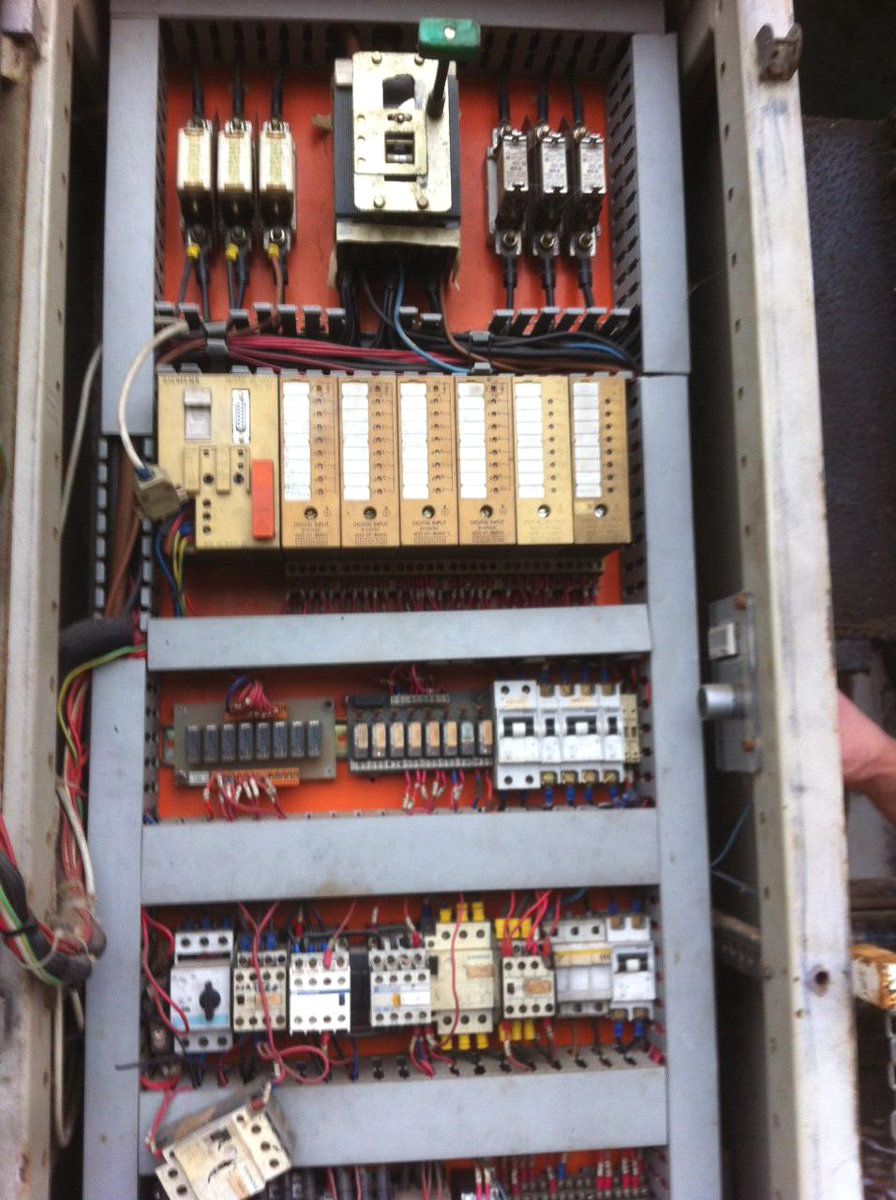

Interno del quadro elettrico prima del retrofit

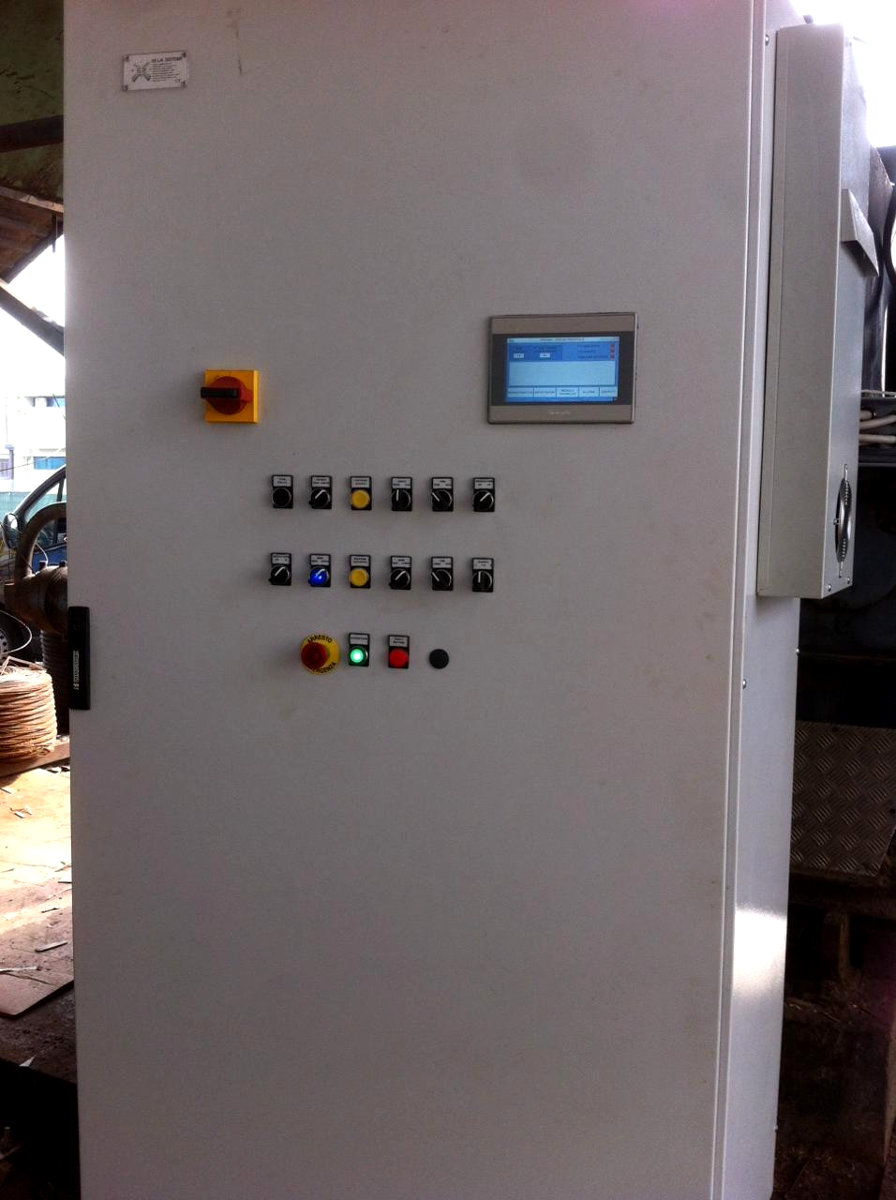

Quadro elettrico dopo il retrofit

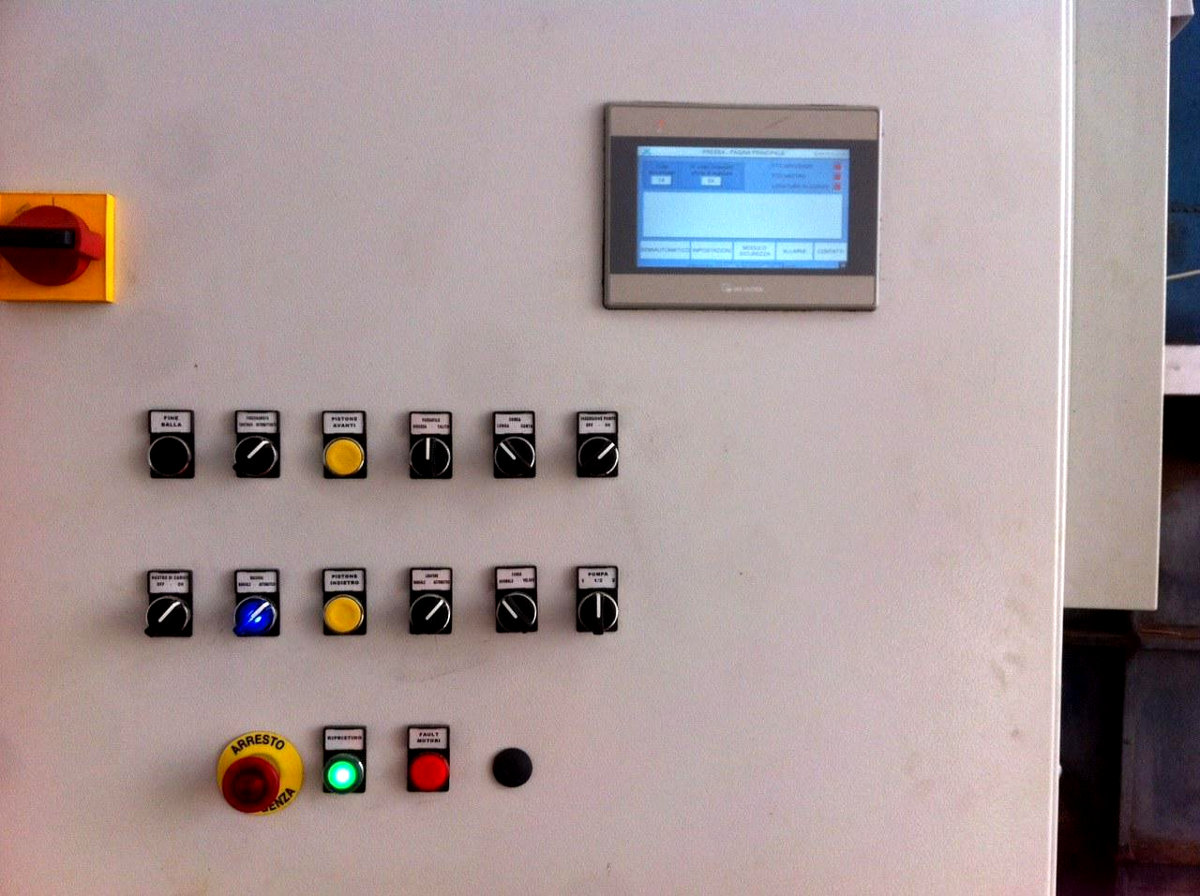

Particolare pannello dopo il retrofit

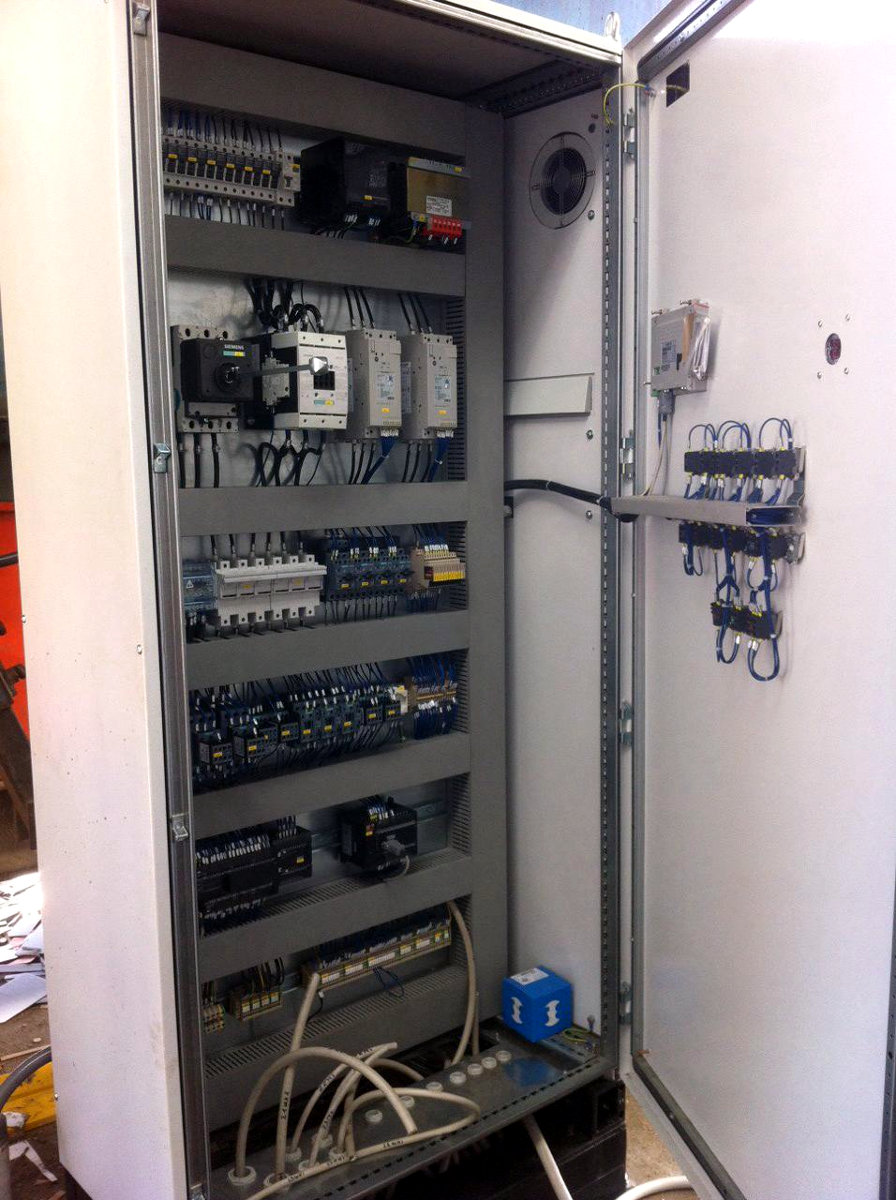

Interno del quadro elettrico dopo il retrofit

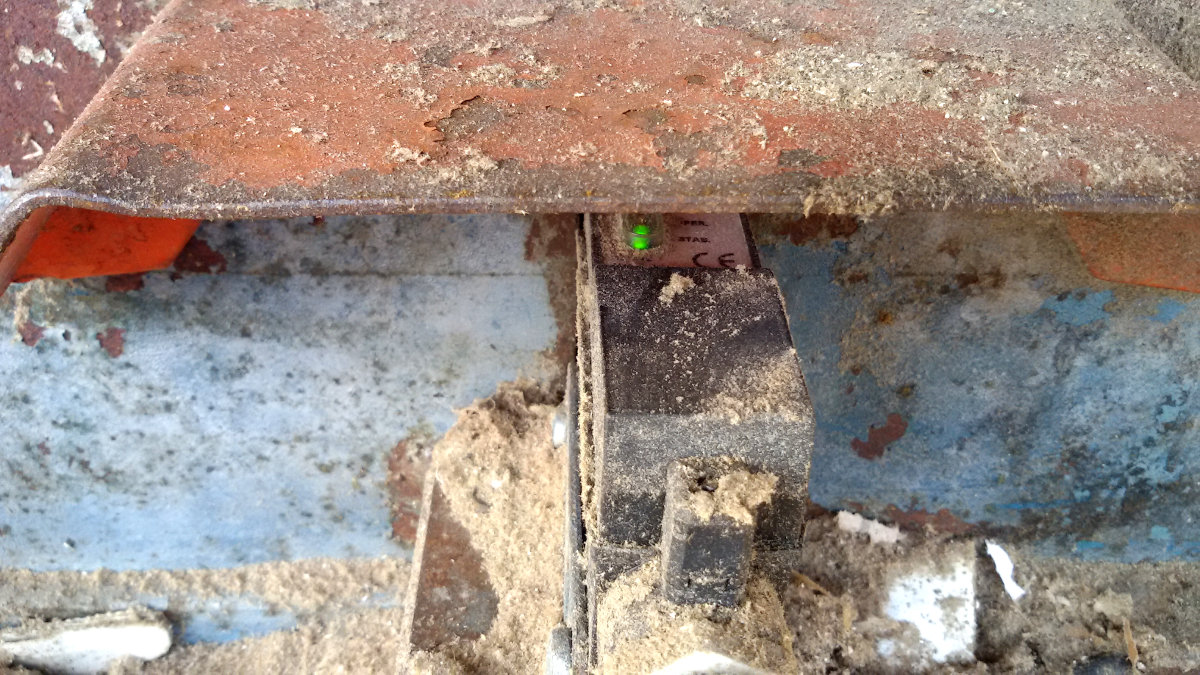

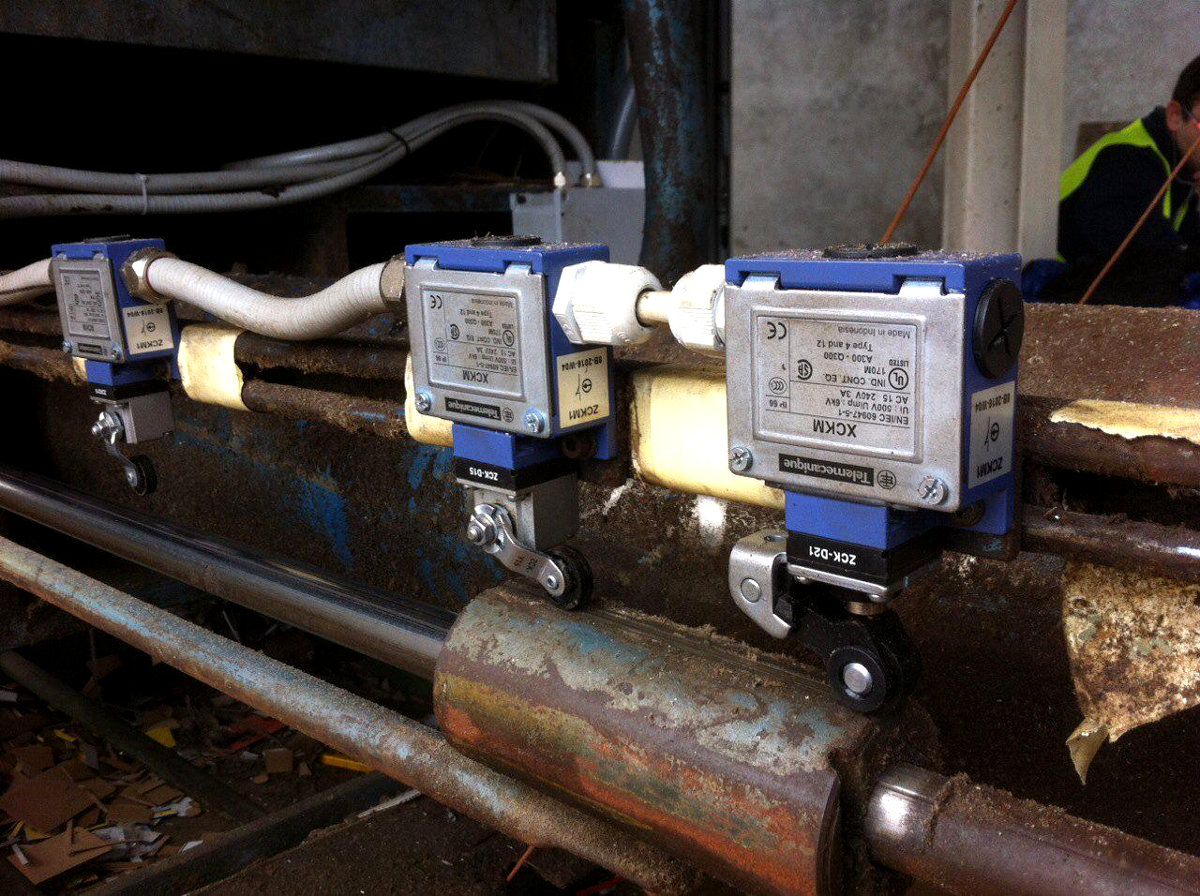

Nuovo sensore dopo il retrofit

Nuovo sensore dopo il retrofit

Nuovo sensore dopo il retrofit
Descrizione del lavoro
Il lavoro: Per il nostro cliente, la DS Smith di Porcari (LU), abbiamo effettuato un retrofit per un loro compattatore di rifili di cartone.
La macchina: Un nastro trasportatore raccoglie gli scarti di cartone prodotti dalle linee dello scatolificio o dell’ondulatore e li convoglia alla pressa in questione. La macchina produce balle di cartone pressato e le rilega.
Descrizione del lavoro: È stato fatto un nuovo quadro elettrico (con schemi, relativa documentazione e certificazione) ed un nuovo programma di gestione della macchina. Inoltre, tutti i sensori sono stati sostituiti ed è stato effettuato un nuovo cablaggio a bordo macchina.
L’installazione, comprensiva di disconnessione del vecchio impianto a bordo macchina e cablaggio del nuovo è avvenuta senza fermare la produzione, in quanto sono stati eseguite alcune operazioni di preparazione (posa del nuovo quadro, stesa del nuovo cablaggio) con la macchina in funzione, senza scollegare niente. Lo scollegamento del vecchio impianto e il collegamento finale del nuovo, comprese le prove del quadro e del programma, sono iniziate il venerdì notte e terminate il sabato pomeriggio. Il lunedì la macchina è ripartita con le stesse modalità ed operazioni note agli operatori.
Per esplicita richiesta del cliente, il nuovo quadro elettrico presenta la stessa interfaccia all’operatore (basata su pulsanti, selettori e spie luminose) per rendere completamente trasparente il passaggio dal vecchio quadro al nuovo.
In seguito sono state introdotte implementazioni di sicurezza per poter garantire l’accesso a zone potenzialmente pericolose solo dopo il fermo della macchina tramite recinzioni, cancelli con elettroserratura, e pulsanterie bordo macchina (pulsanti richiesta accesso ed emergenza).
